汽车悬挂系统结构剖析图 悬挂是连接车轮与车身的机构

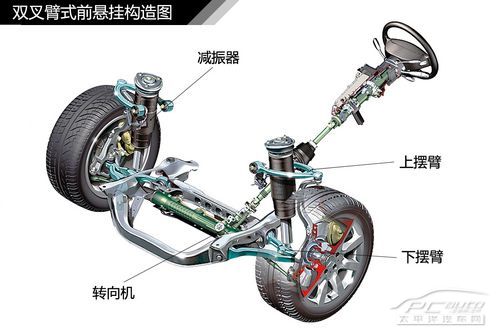

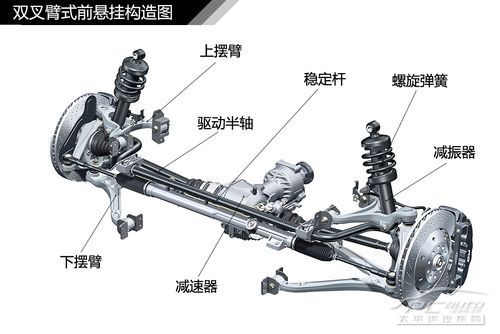

　　● 双叉臂式悬挂

　　双叉臂式悬挂(双A臂、双横臂式悬挂)，其结构可以理解为在麦弗逊式悬挂基础上多加一支叉臂。车轮上部叉臂，与车身相连，车轮的横向力和纵向力都是由叉臂承受，而这时的减振机构只负责支撑车体和减振的任务。

　　由于车轮的横向力和纵向力都由两组叉臂来承受，双叉臂式悬挂的强度和耐冲击力比麦弗逊式悬挂要强很多，而且在车辆转弯时能很好的抑制侧倾和制动点头等问题。

　　双叉臂式悬挂通常采用上下不等长叉臂(上短下长)，让车轮在上下运动时能自动改变外倾角并且减小轮距变化减小轮胎磨损，并且能自适应路面，轮胎接地面积大，贴地性好。由于双叉臂式悬挂比麦佛逊式悬挂双叉臂多了一个上摇臂，需要占用较大的空间，而且定位参数较难确定，因此小型轿车的前桥出于空间和成本考虑较少采用此种悬挂。

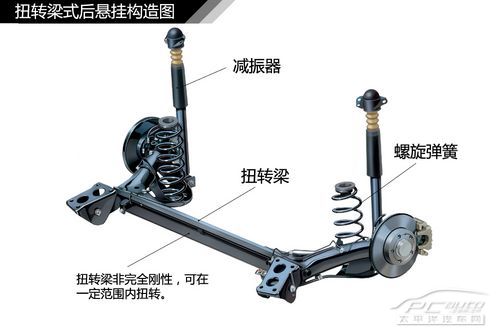

　　● 扭转梁式悬挂

　　扭转梁式悬挂的结构中，两个车轮之间没有硬轴直接相连，而是通过一根扭转梁进行连接，扭转梁可以在一定范围内扭转。但如果一个车轮遇到非平整路面时，之间的扭转梁仍然会对另一侧车轮产生一定的干涉的，严格上说，扭转梁式悬挂属于半独立式悬挂。

　　扭力梁式悬挂相对于独立式悬挂来说舒适性要差一些，不过结构简单可靠，也不占空间，而且维修费用也比独立悬挂低，所以扭力梁悬挂多用在小型车和紧凑型车的后桥上。
